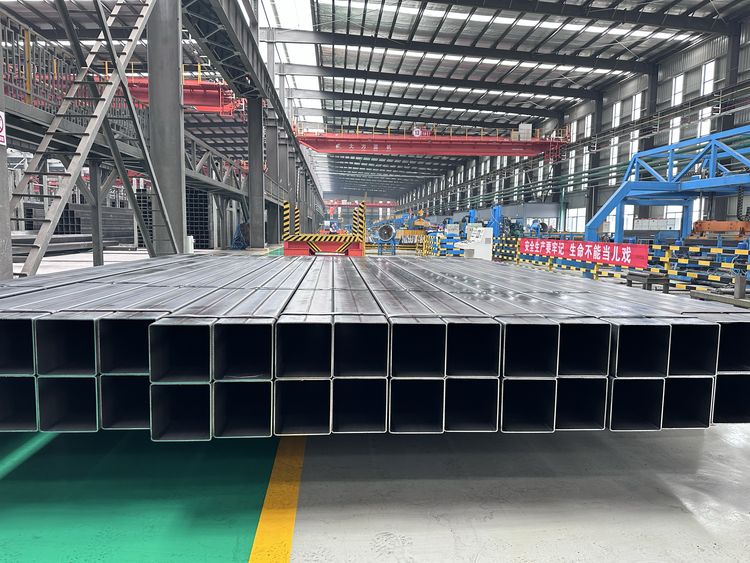

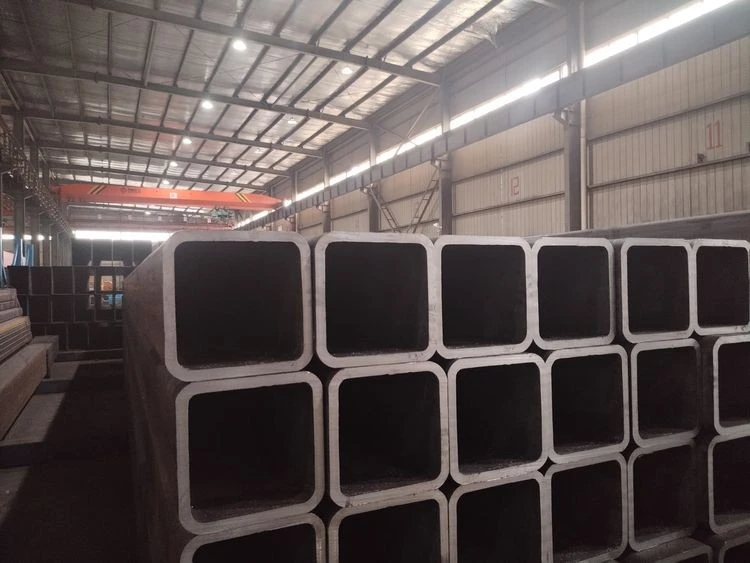

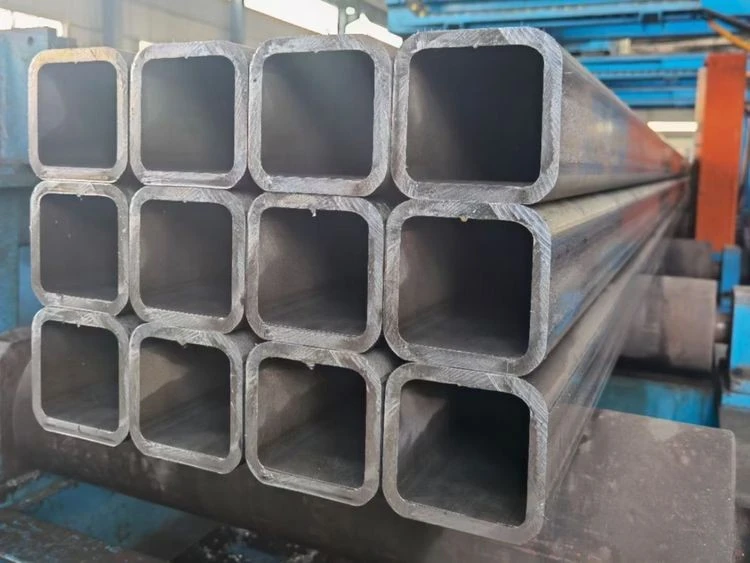

BRISK STEEL može proizvesti šuplje presjeke (CHS/RHS/SHS) prema AS/NZS 1163

Kemijski zahtjevi AS/NZS 1163

Kada je riječ o kemijskom sastavu naših šupljih profila od čelika AS/NZS 1163, pridržavamo se strogih smjernica kako bismo osigurali maksimalnu čvrstoću i izdržljivost. Svaki element, od ugljika do mangana, pažljivo je izbalansiran kako biste dobili proizvod koji je otporan na koroziju, podnosi visoke pritiske i održava strukturni integritet u različitim uvjetima. Odabirom naših čeličnih šupljih profila, dobit ćete proizvod koji ispunjava sve kemijske zahtjeve, što vam daje povjerenje da nastavite s vašim najambicioznijim projektima.

Ocjene (vidi bilješku 1)	Kemijski sastav (analiza lijeva ili proizvoda) (vidi napomenu 2) % max.
Ocjene (vidi bilješku 1)	C	Si	Mn	P	S	kr	Mo	Al (vidi bilješku 3)	Ti	Mikro-legirajući elementi	CE (vidi bilješku 4)
C250, C250L0	0.12	0.05	0.50	0.03	0.03	0.15	0.10	0.10	0.04	0,03 (vidi bilješku 5)	0.25
C350, C350L0	0.20	0.25	1.60	0.03	0.03	0.30	0.10	0.10	0.04	0,15 (vidi bilješku 6)	0.43
C450, C450L0	0.20	0,25 (vidi bilješku 7)	1.70	0.03	0.03	0.30	0.35	0.10	0.04	0,15 (vidi bilješku 6)	0.43
BILJEŠKE: 1 Dopuštena je uporaba proizvodnih tehnika modifikacije sulfida za ove stupnjeve. 2 Sljedeći elementi mogu biti prisutni do navedenih granica: (a) Bakar 0 .25% . (b) Nikal 0 .25% . 3 Navedene granice odnose se na topljivi ili ukupni aluminij. 4 Ekvivalent ugljika (CE) izračunava se iz sljedeće jednadžbe: 5 Odnosi se samo na niobij i vanadij. Međutim, niobij veći od 0,010% nije dopušten. 6 Odnosi se samo na niobij, vanadij i titan. Međutim, vanadij veći od 0 . 10% nije dopušten. 7 Za kružne šuplje presjeke (CHS), granica silicija mora biti 0,45.

Brzi citat

Mehanički zahtjevi AS/NZS 1163

Mehanička svojstva su srce svakog konstrukcijskog materijala, a naši šuplji profili od čelika AS/NZS 1163 nisu iznimka. Od vlačne čvrstoće do granice razvlačenja, svaki mehanički atribut je optimiziran kako bi vam ponudio strukturalni integritet bez premca. Bilo da vaš projekt uključuje velika opterećenja ili dinamičke sile, naši čelični šuplji profili projektirani su da izdrže najizazovnije uvjete. S nama dobivate proizvod koji ne samo da ispunjava već i nadmašuje mehaničke zahtjeve, osiguravajući da vaši projekti budu čvrsti godinama koje dolaze.

ZAHTJEVI ZA VLAČNO ISPITIVANJE
Razred	Minimalna čvrstoća razvlačenja MPa	Minimalna vlačna čvrstoća MPa	Minimalno istezanje kao udio mjerne duljine od 5,65√So (vidi napomenu) %
			Okrugli šuplji profili do/t			Pravokutni šuplji profili b/t, d/t
			Manje ili jednako 15	>15 Manje ili jednako 30	>30	Manje ili jednako 15	>15 Manje ili jednako 30	>30
C250, C250L0	250	320	18	20	22	14	16	18
C350, C350L0	350	430	16	18	20	12	14	16
C450, C450L0	450	500	12	14	16	10	12	14
NAPOMENA: Ova se ograničenja odnose na površinu s koje se provodi ispitivanje rastezanja. To jest, za RHS, upotreba omjera b/t ili d/t ovisi o tome s koje je strane izrezan ispitni uzorak. Za SHS postoji samo jedan omjer (kao b=d).

ZAHTJEVI ZA ISPITIVANJE UDARA CHARPY V-NOTCH
Razred	Stupanj ispitne temperature	Minimalna apsorbirana energija, J
		Veličina ispitnog komada
		10 mm × 10 mm		10 mm × 7,5 mm		10 mm × 5 mm
		Prosjek 3 testa	Individualni test	Prosjek 3 testa	Individualni test	Prosjek 3 testa	Individualni test
C250L0 C350L0 C450L0	0	27	20	22	16	18	13

Brzi citat

Klase čelika prema AS/NZS 1163

Odabir prave vrste čelika ključan je za uspjeh vašeg projekta, a naši šuplji profili od čelika AS/NZS 1163 nude niz mogućnosti. Od C250 do C450, svaka klasa je dizajnirana da zadovolji specifične strukturne potrebe. Oznaka "L0" označava da čelik zadovoljava zahtjeve 0 ispitivanja na udar, pružajući dodatno jamstvo trajnosti. S nama imate slobodu odabrati vrstu čelika koja najbolje odgovara zahtjevima vašeg projekta, osiguravajući optimalnu izvedbu i dugovječnost.

C250

C250 L0

C350

C350 L0

C450

C450 L0

Brzi citat

Tolerancija proizvodnje prema AS/NZS 1163

DOPUŠTENA ODSTUPANJA OBLIKA I MASE
Karakteristično	Okrugli šuplji profili	Kvadratni i pravokutni šuplji profili
Vanjske dimenzije (do, d i b)	±1%, s najmanje ±0,5 mm i najviše ±10 mm	±1%, s minimalno ±0,5 mm
Debljina (t)	Za do £ 406,4 mm: ±10% Za do > 406,4 mm: ±10% s maksimalno ±2 mm	±10%
Izvan--okruglosti (o)	±2% za šuplje profile čiji omjer promjera i debljine ne prelazi 100 (vidi napomenu 1)	–
Konkavnost/konveksnost (vidi napomenu 2)	–	Maks. . 0.8% ili 0,5 mm, što god je veće
Kvadratnost stranica	–	90 stupnjeva ±1 stupanj
Vanjski kutni profil		Pogledajte tablicu 5
Twist (v)	–	2 mm + 0.5 mm/m duljine
Ravnost (vidi bilješku 3)	0,20% ukupne dužine	0,15% ukupne duljine
Masa (m) po jedinici duljine	Ne manje od 0,96 puta navedene mase (napomena 4) na pojedinačnim duljinama

DOPUŠTENA ODSTUPANJA NA DULJINI (vidi napomenu)
Vrsta duljine	Raspon mm	Tolerancija
Nasumična duljina	4000 do 16 000 s rasponom od 2000 po stavci narudžbe	10% isporučenih dijelova može biti ispod minimuma za naručeni asortiman, ali ne manje od 75% minimuma
Mlin (ili 'neodređena') duljina	Sve	+100 mm –0
Precizna duljina	<6000	+5 mm –0
	³6000 £10 000	+15 mm –0
	>10 000	+5 mm + 1 mm/m –0
NAPOMENA: Upit i narudžba moraju navesti vrstu potrebne duljine i duljinu ili raspon duljina, prema potrebi. Alternativno, tolerancije duljine bit će navedene u trenutku narudžbe.
